义乌宾馆无线覆盖案例

给一个宾馆做WIFI改造,之前的工程是好几年前做的,每层只放了一个AP作为接入点,由于后期贴了壁纸,信号衰减严重,所以重新设计了下覆盖方案。

这个宾馆共5层楼,每层十几个房间,走廊长度18米,为了给客户节约成本,决定在宾馆的二层和四层布置AP,每层平均分布3个,这样三楼可以借用二楼或四楼的,五楼可以借用四楼!

覆盖方式采用的是AC+AP的形式,设备是乐光的,一共7台AP和1台AC!

入网方式采用微信扫一扫,可省去输入密码的麻烦!

方案简图

方案初定,于是先定了几套设备做了下测试,直接拉的明线,经过3天左右的测试,客户反映并没有问题,于是开始布线施工。

测试现场

由于桥架是在棚里,已经封死,所以只能从外边布线了,正好走廊顶部有木线,于是决定从木线上沿走线,用热熔胶固定。每层的网线都汇集到走廊中间的检修口,使用POE供电!

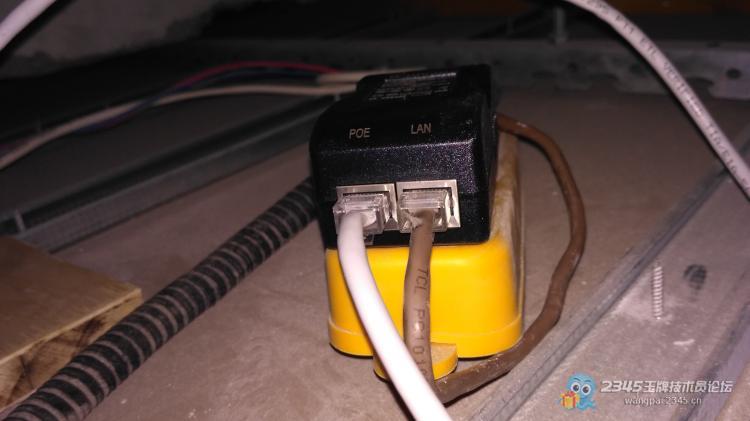

其中二楼和四楼的AP采用的POE供电

一楼休息厅单独使用一个AP,用的POE电源供电!

一个新AP,一个老AP,带着线那个是老的安网AP!

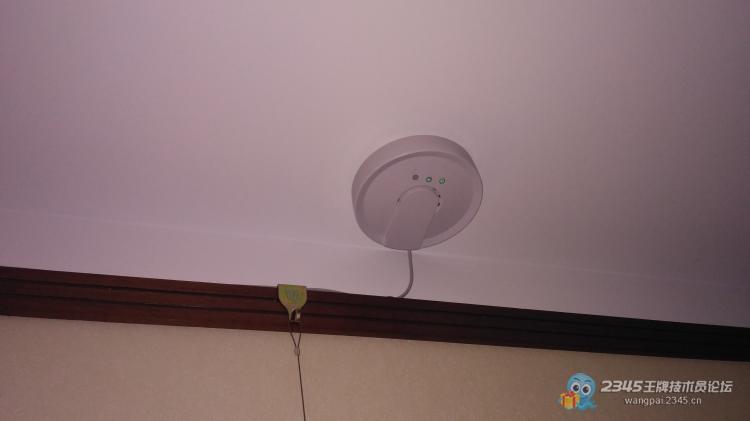

这个是新的乐光AP

这个是AC控制器,旁路模式

以下是信号测试图

这个刚改完一层的时的状态,带@的是以前的名字,每层一个名字,现在全楼只用一个名字!

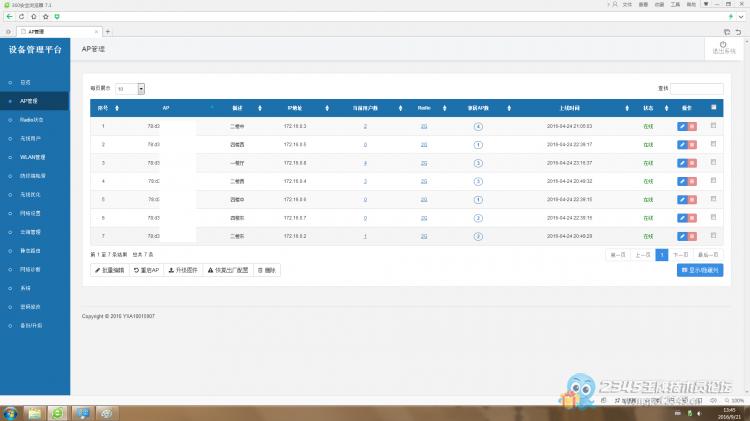

可以实时看到每个AP的连接状态

可以集中管理AP的设置

这个防终端粘滞其实是实现漫游的,如果手机端信号强度低于这个值的时候,但手机还没有断开,这时AP会主动踢掉这个用户,强制让他连接信号较强的AP!

客户有微信公众平台,又顺便给做了微信连WIFI插件的接入,这样入住的客人只要用微信扫一扫二维码即可连接WIFI了,省去了输入密码的麻烦,还可以增加公众平台的增加关注,一举两得!

现在二维码贴还没有做好,只有几个测试连接!

最后再来张机房的全景图,也是我们之前做的!

这里说一下AC+AP覆盖的注意事项:

第一:相邻AP不要使用相同的信道,最好中间间隔5个以上信道,因为可以从测试图片看出,每个工作信道基本上占据了5个信道左右的频宽,所以要想间隔开,最好是1,6,11这种间隔。

第二:相邻AP重叠率最好保证在20%左右,这样2个AP间切换的时候,基本感觉不出来!

第三:用户端的信号强度在-70dbm以内时,上网体验最佳,-70dbm到-85dbm时,体验一般般,-85dbm以上时,出现掉线的几率就很大了!这些参数可以通过频谱仪或者安卓的WIFI分析仪软件进行测试!

第四:关于SSID问题,很多人喜欢用中文名字,因为有些手机或系统由于编码问题中文会乱码,虽然几率已经很小了,但我还是建议用英文名字,美观些!如果是AC+AP方式,推荐设置一个中文名一个英文名,如果不支持多SSID还是建议用英文名!

其实这个工程并没有做到最好的覆盖,主要是资金限制,覆盖率能到90%左右!
